FLAT FAN SPRAY NOZZLE
หัวฉีดน้ำแบบพัด (ม่านน้ำ)
Even & Impactful Coverage
หัวฉีดน้ำแบบพัด (Flat Fan Nozzle) ออกแบบมาเพื่อให้สายน้ำกระจายตัวแผ่ออกเป็นรูปพัด หรือลักษณะคล้ายม่านน้ำแบนเรียบ ทำให้เกิดแรงปะทะ (Impact) ที่สม่ำเสมอตลอดแนวฉีด เหมาะอย่างยิ่งสำหรับงานที่ต้องการการทำความสะอาดหรือเคลือบผิวที่ครอบคลุมพื้นที่กว้าง
ลักษณะการใช้งานเด่น: งานล้างทำความสะอาดพื้นผิว, งานล้างชิ้นส่วนพาเลท, งานฉีดล้างคราบสกปรก, งานเคลือบผิว (Coating), และการฉีดขึ้นรูปแผ่น (Sheet/Web spraying)
- High Impact Force: ให้แรงปะทะของน้ำที่สูงและสม่ำเสมอตามแนวแกน ช่วยขจัดคราบได้อย่างมีประสิทธิภาพ
- Uniform Distribution: การกระจายของเม็ดน้ำมีความสม่ำเสมอ (Even distribution) เหมาะสำหรับวางเรียงต่อกัน (Overlapping) บน Header
- Versatile Spray Angles: มีมุมการฉีด (Spray Angle) ให้เลือกหลากหลาย ตั้งแต่มุมแคบแรงดันสูง ไปจนถึงมุมกว้างครอบคลุมพื้นที่
- Multiple Connections: รองรับการเชื่อมต่อหลากหลายรูปแบบ ทั้งเกลียวมาตรฐาน (Threaded) และแบบสวมเร็ว (Quick-connect / แคมงับ)

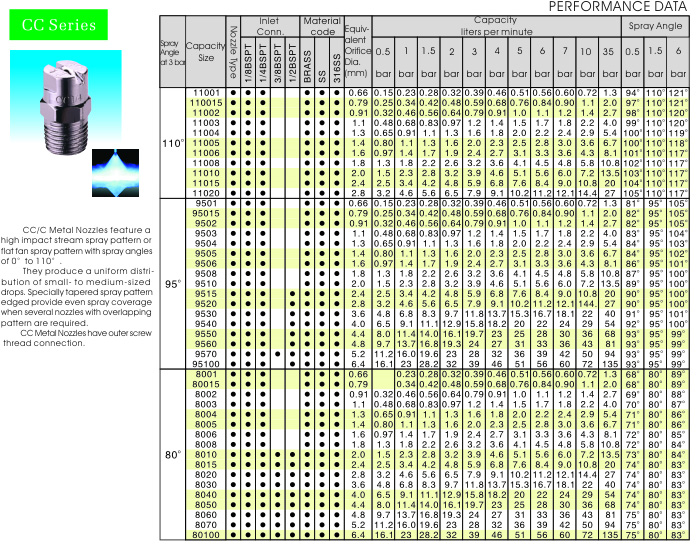

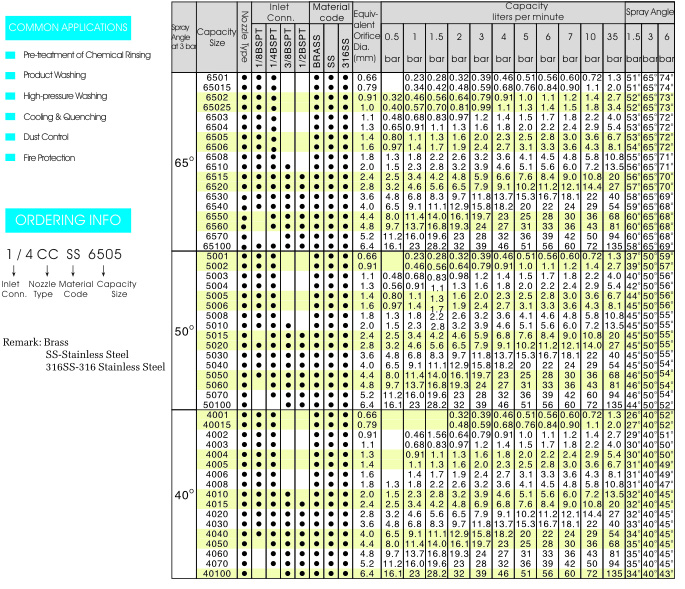

Technical Specifications & Dimensions
รายละเอียดขนาด โครงสร้าง มุมกระจายน้ำ และตารางแสดงอัตราการไหล (Flow Rate) ตามแรงดันต่างๆ
หลักการทำงานของหัวฉีดพัด
เข้าใจง่าย ใน 4 ขั้นตอน
💧
STEP 01
รับแรงดันน้ำ
น้ำหรือของเหลวถูกส่งเข้าสู่หัวฉีดภายใต้แรงดัน (Bar/PSI) ที่ต้องการ
⚙️
STEP 02
ผ่านช่องออริฟิส
ของเหลวถูกบีบผ่านช่องออริฟิส (Orifice) ที่ออกแบบเป็นรูปทรงพิเศษ
🌊
STEP 03
กระจายเป็นม่านน้ำ
ของเหลวถูกบังคับทิศทางให้แผ่ออกเป็นแผ่นบางรูปพัดตามมุมที่กำหนด
🎯
STEP 04
สัมผัสพื้นผิวสม่ำเสมอ
น้ำกระทบพื้นผิวด้วยแรงปะทะที่สม่ำเสมอตลอดแนวฉีด ขจัดคราบได้ทันที
เหมาะสำหรับทุกอุตสาหกรรม
Flat Fan Nozzle ถูกใช้งานอย่างแพร่หลายในโรงงานทั่วประเทศ
🏭
ผลิต & บรรจุภัณฑ์
ล้างสายการผลิต ทำความสะอาดขวด กระป๋อง และภาชนะก่อนบรรจุ
🚗
ยานยนต์
ล้างชิ้นส่วน พ่นสี เคลือบกันสนิม และทดสอบรั่วซึม
🌾
เกษตร & อาหาร
ล้างผักผลไม้ ฉีดพ่นสารเคมีเกษตร และทำความสะอาดห้องเย็น
🔩
โลหะ & เหล็กกล้า
ล้างคราบน้ำมัน ทำความสะอาดชิ้นงาน และระบายความร้อน
🧴
เคมีภัณฑ์
ฉีดพ่นสารเคมี เคลือบผิว และกำจัดฝุ่นละอองในอากาศ
📦
โลจิสติกส์
ล้างพาเลท รถขนส่ง และโกดังสินค้าอย่างมีประสิทธิภาพ
มุมการฉีด (Spray Angle) ที่ให้เลือก
เลือกมุมที่เหมาะสมกับระยะฉีดและพื้นที่ครอบคลุม
15°
มุมแคบมาก
แรงปะทะสูงสุด • ระยะไกล • งานขจัดคราบแข็ง
25°
มุมแคบ
แรงดีมาก • ล้างคราบน้ำมัน • งานแม่นยำสูง
40°
มุมกลาง
สมดุลแรง & พื้นที่ • งานล้างทั่วไป • นิยมมากที่สุด
50°
มุมกลาง-กว้าง
แรงปะทะดี • พื้นที่ครอบคลุมเพิ่มขึ้น • งานล้างพื้นผิวกว้าง
65°
มุมกว้าง
ครอบคลุมพื้นที่กว้าง • เหมาะฉีดบน Header
73°
มุมกว้างพิเศษ
Overlap น้อยลง • ประหยัดหัวฉีด • งาน Header ระยะใกล้
80°
มุมกว้างมาก
ครอบคลุมสูง • ระยะฉีดใกล้ • งานเคลือบและล้างเบา
95°
มุมกว้างสุด
พื้นที่กว้างสูงสุด • แรงดันต่ำ • ระยะชิด • งานพ่นสาร
110°
มุมกว้างพิเศษ
พื้นที่กว้างมากที่สุด • แรงดันต่ำ • งานล้างเบา
วัสดุผลิตหัวฉีด
เลือกวัสดุให้ตรงกับสภาพแวดล้อมและสารเคมีในกระบวนการของคุณ
🔩
Stainless Steel 304/316
ทนการกัดกร่อน
อุณหภูมิสูง
ความแข็งแรงดี
ยอดนิยม
🟡
Brass (ทองเหลือง)
ทนน้ำทั่วไป
ใช้งานง่าย
PP (Polypropylene)
น้ำหนักเบา
ทนกรด-ด่าง
ราคาประหยัด
⚪
PVDF (Kynar)
ทนสารเคมีแรง
ทนอุณหภูมิสูง
งานอุตสาหกรรมหนัก
Premium
🔵
Ceramic (เซรามิก)
ทนการสึกหรอสูงสุด
อายุใช้งานยาวนาน
งานสารกัดกร่อน
⚙️
Harden Stainless
ความแข็งสูงพิเศษ
ทนการสึกหรอดีเยี่ยม
งานแรงดันสูง
Heavy Duty
เปรียบเทียบประเภทหัวฉีด
ทำไมต้องเลือก Flat Fan เหนือกว่าหัวฉีดประเภทอื่น
| คุณสมบัติ |
🏆 Flat Fan |
Full Cone |
Hollow Cone |
Misting |
| แรงปะทะพื้นผิว (Impact) |
✓✓ สูงมาก |
◉ ปานกลาง |
◉ ปานกลาง |
✗ ต่ำ |
| การกระจายสม่ำเสมอ |
✓✓ ยอดเยี่ยม |
✓ ดี |
◉ พอได้ |
✓ ดี |
| งานล้างทำความสะอาด |
✓✓ เหมาะที่สุด |
◉ ใช้ได้ |
✗ ไม่เหมาะ |
✗ ไม่เหมาะ |
| วางเรียงบน Header |
✓✓ ง่ายมาก |
◉ ซับซ้อน |
◉ ซับซ้อน |
✗ ไม่เหมาะ |
| งานเคลือบผิว (Coating) |
✓✓ เหมาะมาก |
◉ พอได้ |
✓ ดี |
✗ ไม่เหมาะ |
Flat Fan Spray Nozzle: หัวฉีดสเปรย์ทรงพัด แรงปะทะสูง สะอาดหมดจด เคลือบผิวแม่นยำ
หากโจทย์ของคุณคือการ "ล้างคราบฝังลึก" หรือ "ฉีดเคลือบผิวหน้า" ให้สม่ำเสมอ Flat Fan Spray Nozzle หรือหัวฉีดทรงพัด คือเครื่องมือที่ทรงพลังที่สุดครับ ด้วยลักษณะการฉีดที่เป็นแผ่นบางๆ แต่แฝงไปด้วยแรงกระแทกที่รุนแรง ทำให้มันเป็นหัวใจหลักในเกือบทุกสายการผลิต
Flat Fan คืออะไร?

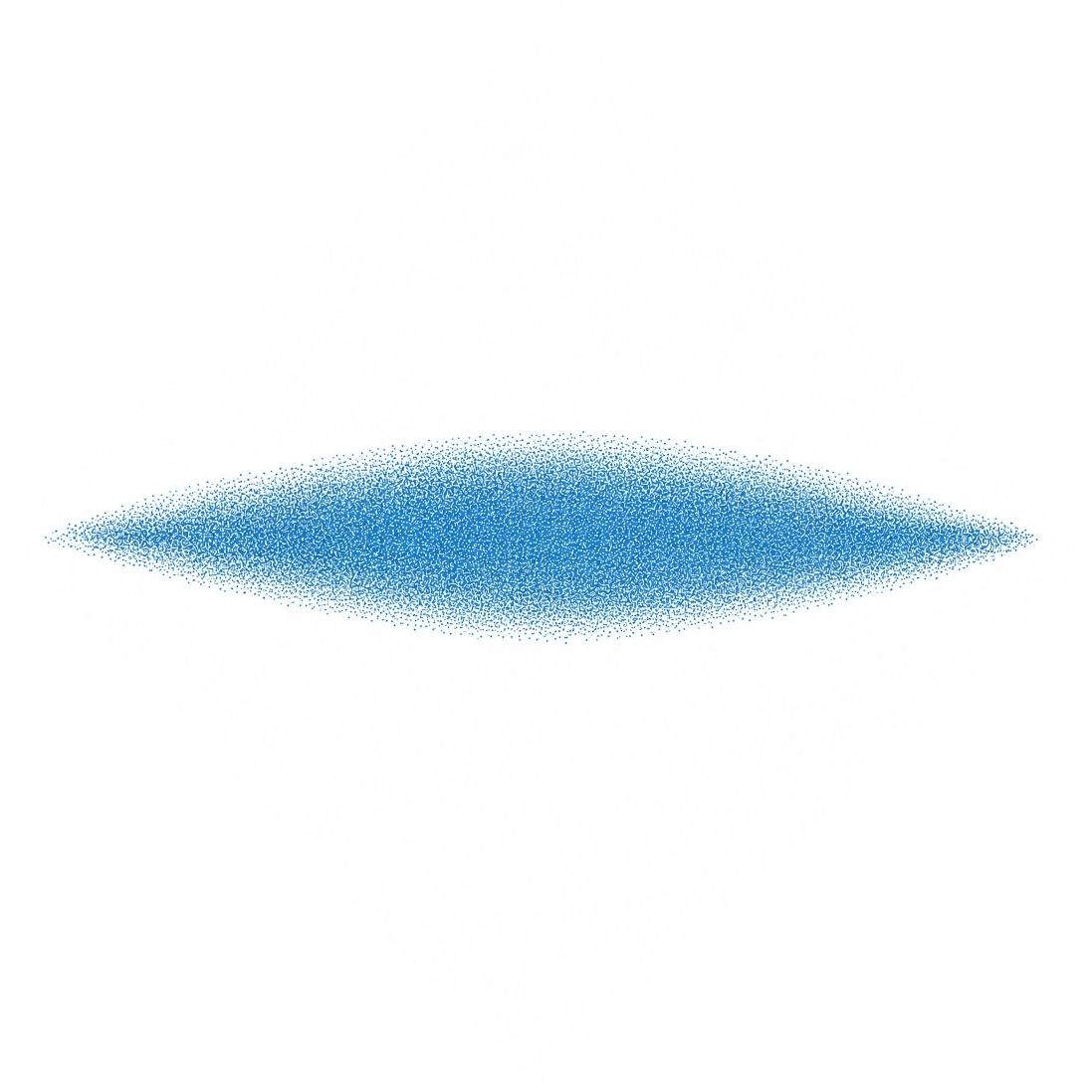

หัวฉีดทรงพัดจะรีดน้ำออกมาให้เป็นลักษณะ "แผ่นแบน" (คล้ายรูปพัด) โดยจะให้แรงกระแทก (Impact) ต่อพื้นที่สูงกว่าหัวฉีดแบบอื่น เหมาะอย่างยิ่งสำหรับการใช้งานบนสายพานลำเลียง หรือวัตถุที่เคลื่อนที่ผ่านหน้าหัวฉีดไป
จุดเด่นที่ต้องเลือกใช้:
- High Impact: ให้แรงปะทะสูง เหมาะกับการขจัดสิ่งสกปรก
- Uniform Spray: ขอบของสเปรย์มีความแม่นยำสูง ทำให้ควบคุมพื้นที่การฉีดได้ง่าย
- องศาแคบยิ่งแรง: ยิ่งเลือกมุมฉีด (Spray Angle) แคบเท่าไหร่ แรงดันน้ำที่ตกกระทบผิวสัมผัสก็จะยิ่งสูงขึ้นเท่านั้น
4 การใช้งานยอดนิยม (Key Applications)
1. งานล้างทำความสะอาด (Industrial Cleaning)
นี่คือพระเอกของงานล้างครับ ไม่ว่าจะเป็นการล้างรถอัตโนมัติ, การล้างชิ้นส่วนอะไหล่ในโรงงาน, หรือการล้างกรวดทรายออกจากพืชผลเกษตร แรงปะทะของ Flat Fan จะช่วยสะบัดคราบสกปรกออกได้อย่างรวดเร็ว
2. การฉีดเคลือบผิว (Surface Coating)
ใช้สำหรับการฉีดพ่นน้ำยา เคลือบน้ำมัน หรือพ่นสีลงบนชิ้นงานที่วิ่งมาตามสายพาน ด้วยลักษณะที่เป็นแผ่นบาง ทำให้สามารถเคลือบผิวหน้าชิ้นงานได้อย่างสม่ำเสมอและประหยัดน้ำยา
3. การระบายความร้อนแบบแผ่น (Cooling)
ในอุตสาหกรรมเหล็กหรือพลาสติก หัวฉีด Flat Fan ถูกใช้เพื่อฉีดน้ำระบายความร้อนลงบน "แผ่นวัสดุ" ที่ร้อนระอุ เพื่อให้ความเย็นกระจายตัวทั่วทั้งหน้ากว้างของแผ่นวัสดุนั้นๆ
4. ม่านน้ำกั้นแนว (Water Curtain)
ใช้ในการสร้างม่านน้ำเพื่อป้องกันความร้อน กั้นฝุ่น หรือกั้นกลิ่นไม่ให้หลุดรอดออกไปนอกบริเวณที่กำหนด
ตารางสรุป: ทำไมต้องเลือก Flat Fan?
| คุณสมบัติ |
ประโยชน์ที่ได้รับ |
| รูปทรงสเปรย์ |
รูปพัด (Thin Flat Sheet) |
| แรงกระแทก (Impact) |
สูงมาก (High Impact per unit area) |
| การติดตั้ง |
นิยมติดตั้งเรียงแถวเพื่อฉีดครอบคลุมหน้ากว้าง |
| จุดเด่น |
ขจัดคราบได้ดีเยี่ยม และเคลือบผิวได้แม่นยำ |
💡 คำแนะนำจากผู้เชี่ยวชาญ
หัวฉีด Flat Fan มี 2 ประเภทย่อยที่น่าสนใจครับ:
- Tapered Edge: ขอบสเปรย์จะบางลงเล็กน้อย เพื่อให้เวลาเราติดหัวฉีดเรียงต่อกัน น้ำจะ "ซ้อนทับ" กันได้อย่างพอดี ทำให้ปริมาณน้ำที่ฉีดลงบนสายพานเท่ากันตลอดทั้งเส้น
- Even Edge: ให้ปริมาณน้ำเท่ากันตลอดทั้งความกว้างพัด เหมาะสำหรับงานที่ใช้หัวฉีดเดี่ยวๆ และต้องการความสม่ำเสมอแบบ 100%
ถ้าคุณไม่แน่ใจว่าต้องใช้แรงดันเท่าไหร่เพื่อให้คราบหลุด หรือควรวางระยะห่างระหว่างหัวฉีดกี่เซนติเมตร ทักมาปรึกษาเราได้เลยครับ!
