AIR NOZZLE - หัวฉีดลมอัด เป่าลม ทำความสะอาด

Industrial Air Nozzle

หัวฉีดลมอัดอุตสาหกรรมที่ออกแบบมาเพื่อทดแทนท่อเปิด (Open Pipe) โดยใช้หลัก Bernoulli Effect ดึงอากาศรอบข้างเพิ่มแรงเป่า ให้ประสิทธิภาพสูงกว่าในขณะที่ใช้ลมอัดน้อยกว่า

ประหยัดการใช้ลมอัดได้มากกว่า 30% เทียบกับท่อเปิดหรือท่อเจาะรู
ผ่านมาตรฐาน OSHA — แรงดันปลายท่อไม่เกิน 30 PSI เพื่อความปลอดภัยของผู้ปฏิบัติงาน
ระดับเสียงต่ำกว่าท่อเปิดมากกว่า 10 dB(A) ลดความเสี่ยงด้านอาชีวอนามัย
เหมาะสำหรับงาน Blow-off, Drying, Cooling, Cleaning และ Conveying

Specifications

Materials	SS, Zinc Alloy, Brass, Engineering Plastic
Air Pattern	Round Jet / Flat Fan
Operating Pressure	2 - 7 Bar
Connection	1/8", 1/4", 3/8", 1/2" BSPT/NPT
Flow Rate (Air)	30 - 800 L/min
Standard	OSHA 1910.242(b) Compliant

Performance & Model Selection

ตารางเลือกขนาดและประสิทธิภาพของ Air Nozzle แต่ละรุ่น

Picture	Model	Material	Capacity (Air)		Noise Reduction		Dimensions (mm)
Picture	Model	Material	CFM	L/min	dBA Reduce	Force (N)	W	L
FLAT FAN AIR NOZZLES (วัสดุพลาสติกและโลหะ)
	1/4F-ABS (727-16)หัวเป่าเรียบริว ขนาดรูเป่า 16 รู	ABS	21.3	603	20	6.7	48	91

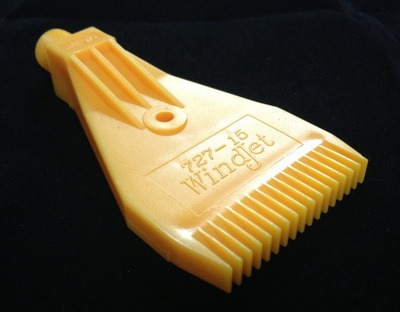

	1/4FIN-ABS (727-15)หัวเป่าเรียบริว หน้ากว้าง 15 มม.	ABS	21.3	603	20	6.7	48	91

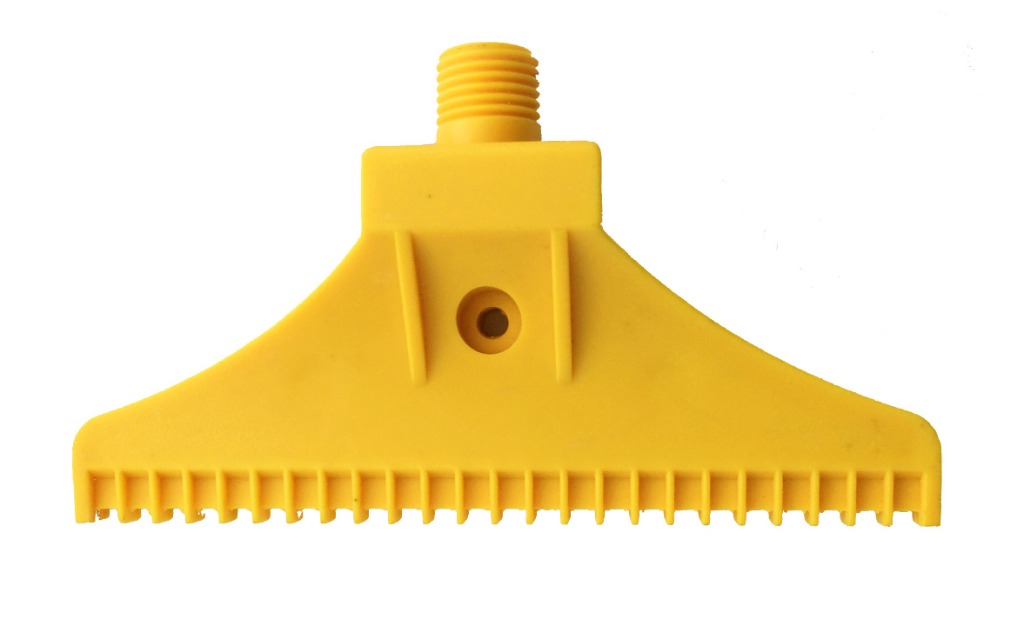

	1/4F-111-ABSหัวเป่าเรียบกว้าง ขนาด 111 มม.	ABS	46.5	1316	20	7.1	111	60

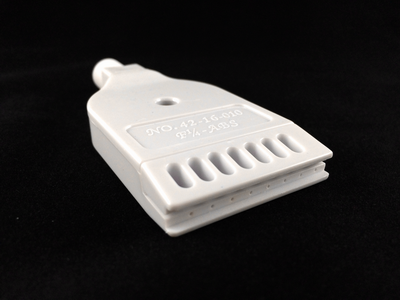

	1/4F-SM-ABSหัวเป่าเรียบแบบประมวลลัด	ABS	15.5	439	25	4.7	40	37

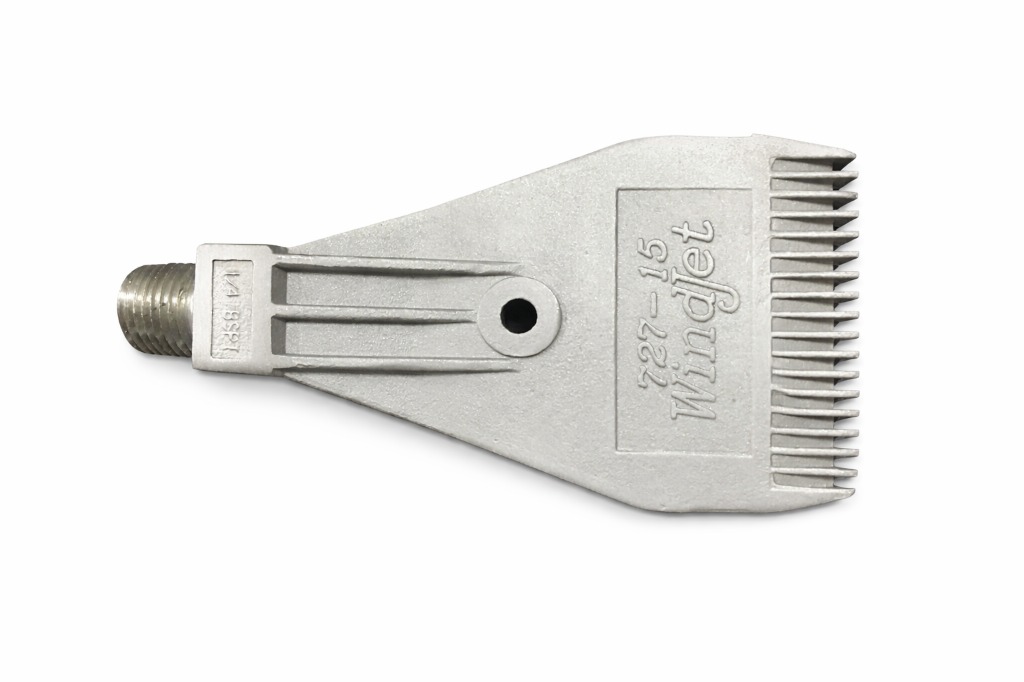

	1/4F-ALหัวเป่าเรียบริว (อลูมิเนียม)	ALUMINIUM	21.3	603	18	6.7	51	90
	1/4F-SSหัวเป่าเรียบริว (สแตนเลส)	STAINLESS	21.3	603	20	6.7	48	91
ROUND JET AIR NOZZLES (หัวฉีดลมแบบกลมพ่นตรง)
	1/4J-ABSหัวฉีดทรงกลมพลาสติก	ABS	21	594	20	6.7	35	47
	1/4J-SSหัวฉีดทรงกลมสแตนเลส	STAINLESS	29	821	13	7.35	16	24
ACCESSORIES & AIR GUNS (อุปกรณ์เสริมและปืนเป่าลม)

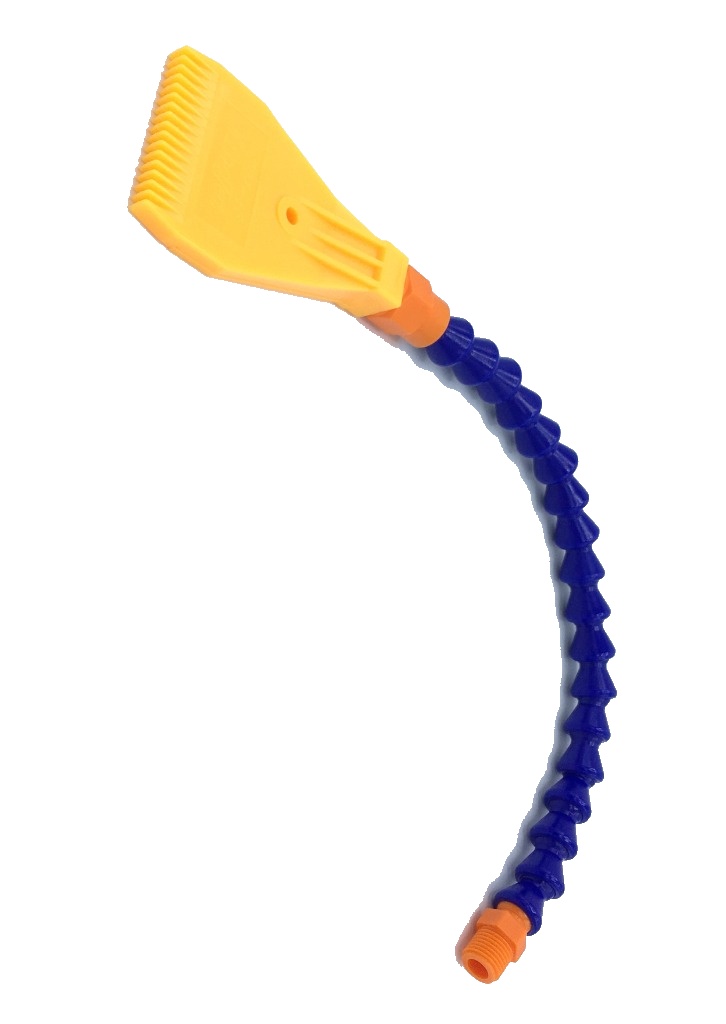

	FLEXIBLE HOSEข้ออ่อนสำหรับปรับทิศทางลม		ความยาว 15, 30, 40 ซม. / ขนาดเกลียว 1/4" / มีทั้งแบบพลาสติกและโลหะ
AIR GUN MODEL: AG1-AL			รายละเอียด: ปืนเป่าลมอลูมิเนียม พร้อมด้ามเป่า (สามารถใส่ได้กับ Air Nozzle ได้ทุกรุ่น) *ช่วยประหยัดลมอัดและลดเสียงดังในขณะใช้งาน

Technical Drawings & Catalog

DIMENSIONS & CATALOG

PERFORMANCE DATA

หลักการทำงานของ Air Nozzle

เทคโนโลยี Bernoulli Effect ที่เพิ่มแรงเป่าโดยไม่เพิ่มพลังงาน ใน 4 ขั้นตอน

💨

STEP 01

รับลมอัดเข้าหัวฉีด

ลมอัดจากระบบ Compressor ไหลเข้าสู่หัวฉีดภายใต้แรงดัน 2–7 Bar ผ่านข้อต่อมาตรฐาน BSPT/NPT

⚡

STEP 02

เร่งความเร็วผ่านออริฟิส

ช่องออริฟิสที่ออกแบบมาเฉพาะทำให้ลมเร่งความเร็วสูงและพุ่งออกเป็นลำตรง มีแรงดันสม่ำเสมอ

🌀

STEP 03

ดึงอากาศรอบข้าง

Bernoulli Effect สร้างแรงดูด (Entrainment) ดึงอากาศรอบข้างเข้ามาเพิ่ม Volume ลม โดยไม่ใช้พลังงานเพิ่ม

🎯

STEP 04

แรงเป่าสูงสุด ประหยัดสุด

ได้แรงเป่า (Blow Force) สูงกว่าท่อเปิดด้วยลมอัดน้อยกว่า ประหยัดค่าพลังงาน Compressor ได้ถึง 30%

เหมาะสำหรับทุกอุตสาหกรรม

Air Nozzle ถูกเลือกใช้ในสายการผลิตชั้นนำทั่วโลก

🚗

ยานยนต์

เป่าเศษโลหะ น้ำมันตัด และสิ่งสกปรกออกจากชิ้นส่วนหลังกระบวนการ CNC และกลึง

📦

บรรจุภัณฑ์

เป่าความชื้น ฝุ่น และเศษวัสดุออกจากบรรจุภัณฑ์ก่อนติดฉลากหรือปิดผนึก

🔌

อิเล็กทรอนิกส์

ทำความสะอาด PCB แผงวงจร และชิ้นส่วนละเอียดด้วยลมสะอาดไม่มีน้ำมัน

🥤

อาหารและเครื่องดื่ม

เป่าน้ำออกจากขวดและบรรจุภัณฑ์ก่อนติดฉลาก เข้าเตาอบ หรือห้องเย็น

🖨️

งานพิมพ์

เป่าหมึกและกระดาษให้แห้งระหว่างกระบวนการพิมพ์ เพิ่มความเร็วสายการผลิต

🏗️

งานโลหะและเหล็ก

ระบายความร้อนชิ้นงาน เป่าเศษโลหะออกจากจุดตัด และทำความสะอาดแม่พิมพ์

ระดับแรงดันลมและการใช้งาน

เลือกแรงดันให้เหมาะกับงาน ประหยัดพลังงานสูงสุด

2 Bar

แรงเบา

เป่าฝุ่นละเอียด • ชิ้นงานบอบบาง • อิเล็กทรอนิกส์

3–4 Bar

มาตรฐาน ★

Blow-off ทั่วไป • เป่าเศษชิ้นงาน • นิยมมากที่สุด

5–6 Bar

แรงสูง

เป่าน้ำออกจากผิว • ทำความสะอาดจุดยาก • Drying

7 Bar

แรงสูงสุด

งานหนักอุตสาหกรรม • เหล็กและโลหะ • ชิ้นงานหนาแน่น

วัสดุผลิต Air Nozzle

เลือกวัสดุให้เหมาะกับสภาพแวดล้อมและประเภทงานของคุณ

🔩

Stainless Steel

ทนการกัดกร่อนสูง
งานอาหาร & เภสัช
ทนความชื้นดีเยี่ยม

ยอดนิยม

⚙️

Aluminium Alloy

น้ำหนักเบา
ราคาคุ้มค่า
งานทั่วไปในโรงงาน

🔵

Engineering Plastic

น้ำหนักเบามาก
ทนสารเคมี
ราคาประหยัด

เปรียบเทียบ Air Nozzle กับอุปกรณ์เป่าลมแบบอื่น

ทำไม Air Nozzle จึงเป็นตัวเลือกที่ดีกว่า Open Pipe ในทุกด้าน

คุณสมบัติ	💨 Air Nozzle	Open Pipe	Drilled Pipe	Blow Gun
ประหยัดลมอัด	✓✓ สูงสุด 30%+	✗ สิ้นเปลือง	◉ พอได้	◉ ปานกลาง
ระดับเสียง	✓✓ เงียบ <70 dB	✗ ดังมาก	✗ ดัง	◉ ปานกลาง
มาตรฐาน OSHA	✓✓ ผ่านมาตรฐาน	✗ ไม่ผ่าน	✗ ไม่ผ่าน	◉ บางรุ่น
แรงเป่าต่อหน่วยลมอัด	✓✓ สูงที่สุด	◉ ปานกลาง	◉ ต่ำ	✓ ดี
ความทนทานและอายุใช้งาน	✓✓ ยาวนาน	◉ ขึ้นอยู่กับวัสดุ	✗ สึกหรอง่าย	◉ ปานกลาง

คำถามที่พบบ่อย (FAQ)

ข้อสงสัยที่ลูกค้าถามมากที่สุดเกี่ยวกับ Air Nozzle — ตอบครบทุกข้อ

Air Nozzle ต่างจากท่อเปิด (Open Pipe) อย่างไร? ▼

ท่อเปิดหรือท่อเจาะรูปล่อยลมอัดออกมาโดยตรงโดยไม่มีการควบคุม ทำให้สิ้นเปลืองพลังงานและเสียงดังเกินมาตรฐาน OSHA Air Nozzle ออกแบบให้ดึงอากาศรอบข้างด้วย Bernoulli Effect ทำให้ได้แรงเป่าสูงกว่าด้วยลมอัดน้อยกว่า เสียงเบากว่า และปลอดภัยกว่าสำหรับผู้ปฏิบัติงาน

ทำไม Air Nozzle ถึงประหยัดพลังงานกว่าท่อเปิด? ▼

หลักการ Entrainment หรือ Bernoulli Effect ทำให้ Air Nozzle ดึงอากาศจากสิ่งแวดล้อมรอบข้างเข้ามาเพิ่ม Volume ลมได้อีก 25–40% โดยไม่ต้องใช้พลังงานเพิ่ม ผลคือได้แรงเป่ารวมมากกว่าแต่ใช้ลมอัดจากระบบน้อยกว่า ลดภาระ Compressor และค่าไฟฟ้าได้ทันที

Air Nozzle มาตรฐาน OSHA 1910.242(b) หมายความว่าอะไร? ▼

OSHA 1910.242(b) กำหนดว่าหัวเป่าลมต้องไม่สร้างแรงดันที่ผิวหนังเกิน 30 PSI (2.07 Bar) เพื่อป้องกันการบาดเจ็บจากลมอัดอย่างเช่นอากาศเข้าสู่ร่างกาย Air Nozzle ที่ผ่านมาตรฐานนี้มีการออกแบบให้ลมถ่ายเทออกด้านข้างเมื่อถูกปิดกั้น ทำให้ปลอดภัยสำหรับผู้ปฏิบัติงานในทุกสถานการณ์

ควรเลือกแรงดันเท่าไหร่สำหรับงาน Blow-off ทั่วไป? ▼

สำหรับงาน Blow-off ทั่วไปเช่น เป่าเศษโลหะ เศษพลาสติก หรือน้ำมันตัด แนะนำ 3–4 Bar เป็นค่ามาตรฐานที่ให้สมดุลระหว่างแรงเป่าและการประหยัดพลังงาน หากต้องการเป่าน้ำออกจากผิวชิ้นงานหรืองานทำความสะอาดเข้มข้น อาจเพิ่มเป็น 5–6 Bar ทีมวิศวกรของเราช่วยแนะนำรุ่นที่เหมาะสมได้ฟรี

มีบริการให้คำปรึกษาและออกแบบระบบ Air Nozzle หรือไม่? ▼

มีครับ! ทีมวิศวกรของ V.T.R. Office Center พร้อมให้คำปรึกษาฟรีทั้งการเลือกรุ่น คำนวณ Flow Rate ออกแบบระบบ Manifold และแนะนำตำแหน่งติดตั้งที่ให้ประสิทธิภาพสูงสุด สามารถติดต่อผ่าน LINE @vtroffice หรือโทร 02-713-5756, 089-118-0836 ในวันและเวลาทำการ
